TUTOR Cablaggio connettore YEC R1 2015

[elio]

ho capito
ma il tutor del montaggio connettore YEC dove lo trovo?


a me 'sto ultronS mi sta scadendo proprio...

Ci sono due pin nella centralina che fungono da RX ed RX (trasmissione e ricezione).
Li hai (te li hanno) cablati? :gaen:

Non ho idea
Ci sono alcuni fili non collegati ma non so cosa siano

Dove sono collegati?

ricorda che non so nulla di YEC e R1

come procedo?

[Ultrone]

Originariamente inviata da elio Visualizza il messaggio
Non ho idea
Ci sono alcuni fili non collegati ma non so cosa siano

Dove sono collegati?
----------------


Ma come czz faccio a saperlo? Hai il cablaggio YEC o quello stradale?

[elio]

cablaggio stradale modificato per usare una centralina rimappata (immagino russo o copia yec 2016)

il codice sulla centralina ? quello della stradale ma ? rimappata
chi me l'ha venduta mi ha detto che ? una yec 2016

se pu? darti pi? informazioni sulla pulsantiera sx ha l'interruttore per la doppia mappa ed il pulsante pit limiter oltre ad up, down e set (per cambiare le impostazioni)

[Ultrone]

cablaggio stradale modificato per usare una centralina rimappata (immagino russo o copia yec 2016)

il codice sulla centralina ? quello della stradale ma ? rimappata
chi me l'ha venduta mi ha detto che ? una yec 2016

se pu? darti pi? informazioni sulla pulsantiera sx ha l'interruttore per la doppia mappa ed il pulsante pit limiter oltre ad up, down e set (per cambiare le impostazioni)

Si, ? una YEC a tutti gli effetti.

Alura...

Connettore grande, sono i pin (liberi) 45 e 46. Ci sono i tappini bianchi. Li levi e li dentro ci infili i due fili di comunicazione del cavetto seriale (RX e TX).
Non so con quale ordine, provi in un modo e poi nell'altro, prima o poi funziona!
Ah! Il terzo filo del cavetto YEC ? la massa e ovviamente... va a massa!

Agevolo disegnino connettore. Nota bene i cazzetti rossi che ho disegnato.

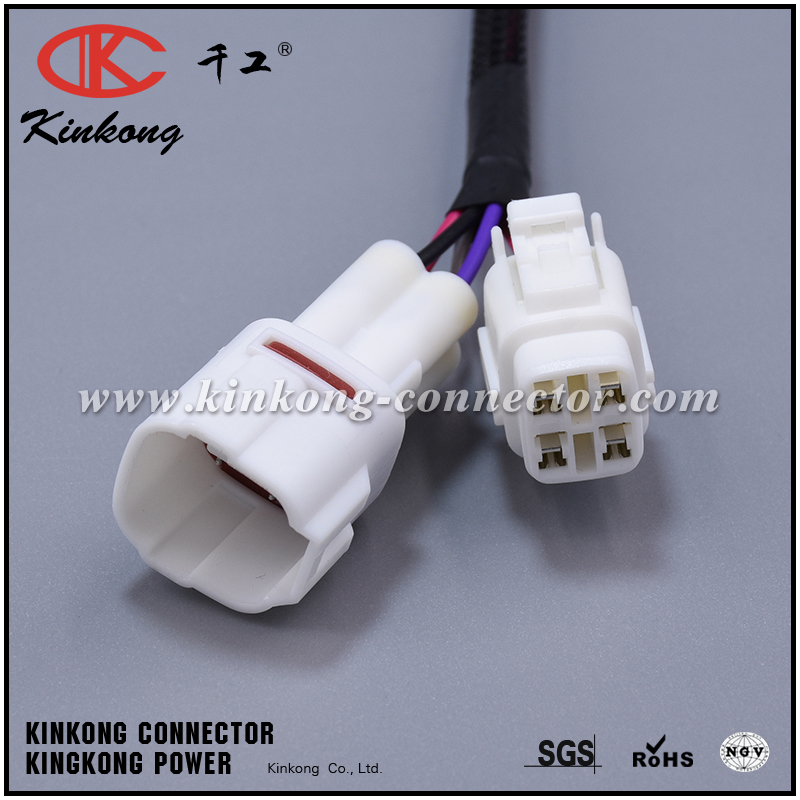

Il connettore YEC ? di questo tipo:





Fine TUTOR Cablaggio connettore YEC R1 2015.
Da questo momento in poi sono 50e per ogni post di risposta!

[Ultrone]

Dimenticavo... se ? una moto che ha corso ? probabile che i pin 45 e 46 della centralina siano gi? cablati. Li segui e vedi dove vanno a finire. Probabilmente proprio al connettore Mitsubishi maschio che serve da connessione al cavetto YEC femmina.

[elio]

Grazieeee
Domani controllo se i cavi sono gi? cablati: ci sono due fili e voglio controllare se siano quelli... il connettore non sono riuscito a trovarlo sulla moto

Poi devo fare il cavetto e procurarmi il sw

[Ultrone]

Grazieeee
Domani controllo se i cavi sono gi? cablati: ci sono due fili e voglio controllare se siano quelli... il connettore non sono riuscito a trovarlo sulla moto

Poi devo fare il cavetto e procurarmi il sw

Per SW e cavetto mandami un PM.

[elio]

Domani controllo bene e ti mando pm

[elio]

trovato, cablato

solo che non c'? un connettore tipo lo yec ma un connettore da moto normale

[elio]

UltronS
non mi funzionano i PM stamattina
ti rispondo quando riprendono a funzionare

[vojager]

Buonasera, .....

riprendo questo topic per ampliare la domanda anche nel caso di "Cablaggio connettore con ECU YEC GYTR R1 2019 " ma con impianto originale stradale ...

Ultrone che ne pensi? ... suggerimenti ?

[Ultrone]

Che non c'è e bisogna farla!

[vojager]

Che non c'è e bisogna farla!

abito vicino a Elio.... un po' distante da te

[vojager]

si può fare in altra maniera...?

[skudiero]

trovato, cablato

solo che non c'? un connettore tipo lo yec ma un connettore da moto normale

Gentilmente qualcuno mi può confermare che i due pin rx tx sono presenti già sul connettore? Quindi basta tagliare i fili e mettere i nuovi per il cablaggio usb??
